מדריך שימוש והגדרות – Datalogic Gryphon 4500 Series

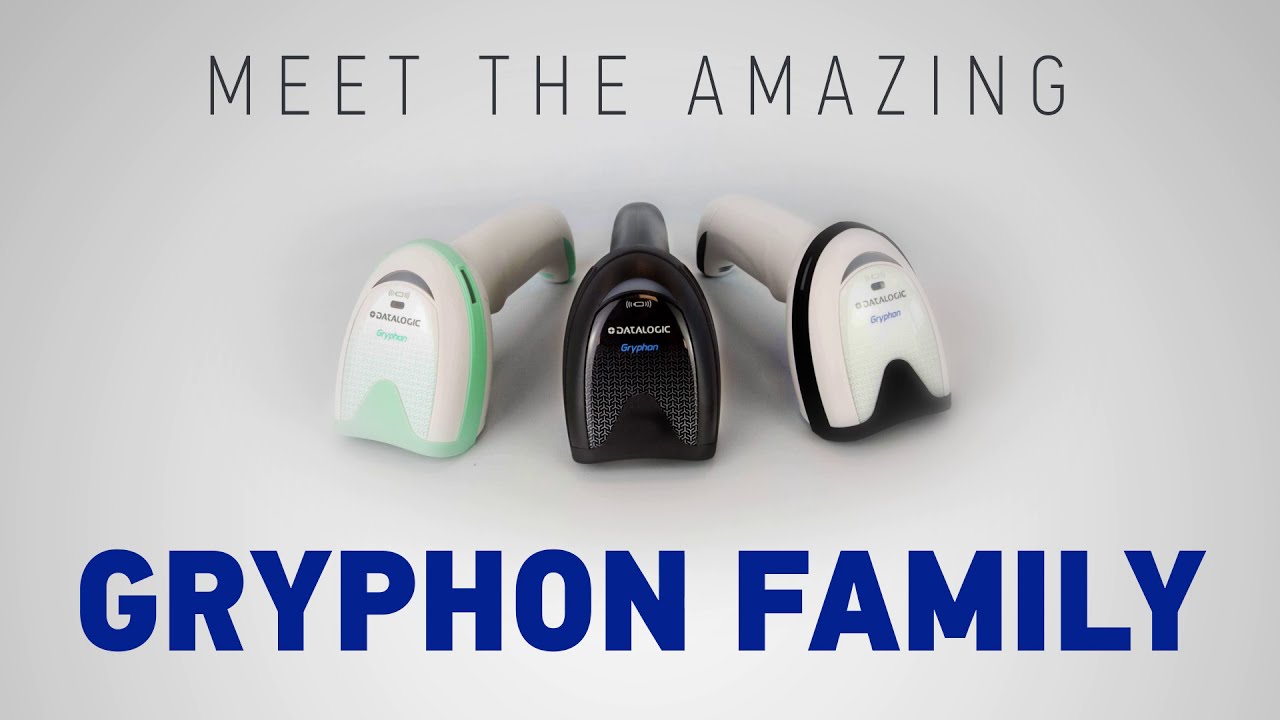

סדרת Datalogic Gryphon 4500 כוללת סורקי ברקוד מקצועיים לעבודה יומיומית בעסקים, קופות, מחסנים, עמדות שירות, מעבדות, עמדות אריזה ותפעול.

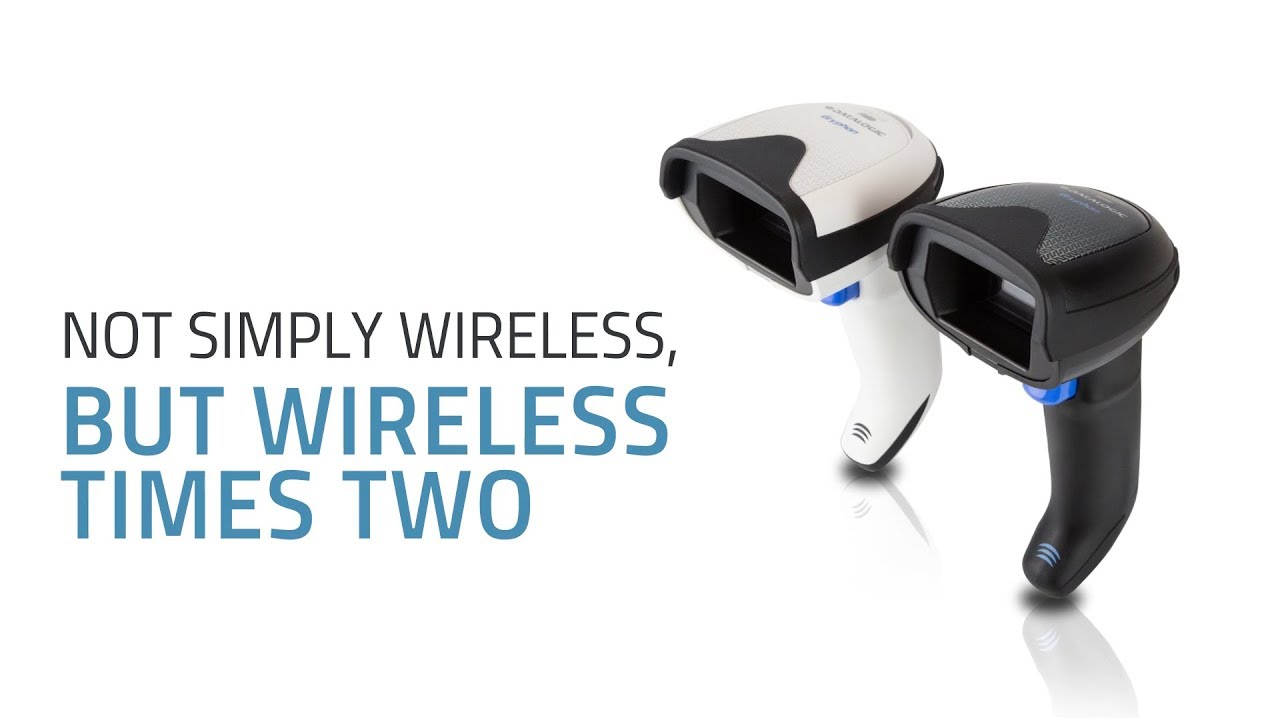

בסדרה קיימים דגמים חוטיים ודגמים אלחוטיים, כאשר הדגמים GD4520 ו־GD4590 הם דגמים חוטיים, ודגמי GBT4500 ו־GM4500 הם דגמים אלחוטיים.

מדריך זה מרכז את הפעולות וההגדרות החשובות שכדאי להכיר בעת שימוש בסדרת Gryphon 4500, כולל חיבור הסורק, בחירת ממשק, קישור לעריסה, מצבי סריקה, חיווי קריאה, טעינה, תחזוקה ואפשרויות תפעול מתקדמות.

הבדלים חשובים בין דגמי הסדרה

• GD4520: סורק ברקוד חוטי דו־ממדי עם חיבור USB בלבד, מתאים לעמדות קבועות כמו קופה, מחשב משרד, דלפק שירות או עמדת קליטה.
• GD4590: סורק ברקוד חוטי דו־ממדי Multi-Interface, עם תמיכה ב־USB ו־RS-232, מתאים לעמדות POS, מסופים, ציוד תעשייתי ומערכות ותיקות.
• GBT4500: סורק ברקוד אלחוטי דו־ממדי בטכנולוגיית Bluetooth, מתאים לעסקים שצריכים חופש תנועה, חיבור Bluetooth ותמיכה בפרופילי HID ו־SPP.
• GM4500: סורק ברקוד אלחוטי דו־ממדי עם Datalogic STAR Cordless System, מתאים לעבודה מקצועית עם תקשורת אלחוטית ייעודית ותמיכה בעד 16 סורקים מול מקלט רדיו אחד.

מיקום עריסת הטעינה והבסיס

בדגמים האלחוטיים GBT4500 ו־GM4500, תחנת הבסיס משמשת גם לחיבור למחשב או למערכת וגם לטעינת הסורק.

ניתן להציב את תחנת הבסיס בכמה צורות בהתאם לאופי העבודה בעמדה.

• מצב אופקי: מתאים לרוב העמדות, במיוחד כאשר העובד מוציא ומחזיר את הסורק לעיתים קרובות במהלך היום.
• מצב Presentation: מתאים כאשר רוצים להשתמש בסורק כשהוא מונח בעריסה, למשל לקריאה מהירה בעמדת קופה או דלפק.
• מצב אנכי: מתאים לעמדות שבהן יש מגבלת מקום על השולחן ורוצים להשאיר את הסורק במצב עומד בזמן טעינה.

בבחירת מיקום העריסה חשוב לוודא שיש גישה נוחה לסורק, שהכבל אינו מתוח, ושהעריסה מונחת בצורה יציבה על השולחן או בעמדה.

חיבור תחנת הבסיס למחשב או למערכת

בדגמים האלחוטיים, תחנת הבסיס מתחברת למחשב, למסוף, לקופה או למערכת תפעולית באמצעות כבל ממשק מתאים.

לפני החיבור מומלץ לכבות את המחשב או הציוד שאליו מחברים את התחנה, לחבר את כבל הממשק לבסיס ורק לאחר מכן לחבר את מקור המתח במידת הצורך.

• USB: מתאים לרוב עמדות המחשב והקופה המודרניות.
• USB-COM: מאפשר לסורק להתנהג כמו פורט סיריאלי דרך USB, מתאים לתוכנות שמאזינות ל־COM Port.
• RS-232: מתאים למערכות POS, מסופים, מדפסות מדבקות, מערכות שקילה וציוד תעשייתי שדורש תקשורת סיריאלית.
• Keyboard Wedge: מתאים לסביבות שבהן רוצים שהברקוד יוזן כאילו הוקלד במקלדת.
• USB HID POS / USB OEM: מתאים למערכות קופה ויישומי POS מסוימים.
• USB Composite: מצב המשלב Keyboard + COM, ומתאים כאשר רוצים גמישות בין הקלדה רגילה לבין עבודה מול פורט תקשורת.

קישור סורק אלחוטי לעריסה

בדגמים GBT4500 ו־GM4500 יש לבצע קישור בין הסורק לבין תחנת הבסיס לפני תחילת העבודה.

בדרך כלל, קישור בסיסי מתבצע על ידי הנחת הסורק בתוך העריסה.

אם הסורק כבר היה מקושר בעבר לעריסה אחרת, יש לבצע קודם פעולת Unlink ולאחר מכן לקשר אותו מחדש לעריסה הרצויה.

• מניחים את הסורק בתוך העריסה.
• מוודאים שהעריסה מחוברת למחשב ולחשמל במידת הצורך.
• ממתינים לחיווי המעיד שהסורק זוהה.
• אם הסורק אינו מקושר, מבצעים Unlink ולאחר מכן Link מחדש לפי ברקודי ההגדרה של המדריך.

עבודה עם כמה סורקים באותה סביבת עבודה

אחת האפשרויות החשובות בדגמים האלחוטיים היא עבודה עם כמה סורקים באותו אזור.

בדגם GM4500 ניתן לעבוד בתצורת Multi-Point עם עד 16 סורקים מול מקלט רדיו אחד, דבר שמתאים במיוחד למחסנים, עמדות אריזה, אזורי ליקוט או עמדות שבהן כמה עובדים סורקים באותו תהליך.

בדגם GBT4500 ניתן לעבוד עם עד 7 סורקים לכל מקלט רדיו במבנה Piconet, בהתאם לתצורת Bluetooth והבסיס המתאים.

• GM4500: מתאים יותר לעבודה מקצועית מרובת סורקים בזכות STAR Cordless System.
• GBT4500: מתאים לעבודה אלחוטית Bluetooth עם מספר סורקים, בעיקר כאשר סביבת העבודה מבוססת Bluetooth.
• Multiple Stand Alone Layouts: ניתן להפעיל כמה מערכות עצמאיות באותו אזור, כל עוד לכל סורק ולכל עריסה יש כתובת שונה כדי למנוע הפרעות.

חיבור GBT4500 למחשב Bluetooth ללא עריסה

בדגם GBT4500 ניתן לבצע קישור Bluetooth למחשב או להתקן מארח בשני מצבים מרכזיים: HID או SPP.

• HID – Human Interface Device: מתאים כאשר רוצים שהסורק יעבוד כמו מקלדת אלחוטית. הברקוד הנסרק יופיע בתוכנה כאילו הוקלד ידנית.
• SPP – Serial Port Profile: מתאים כאשר רוצים שהסורק יעבוד דרך פורט סיריאלי Bluetooth. מצב זה שימושי יותר באינטגרציות עם תוכנה שמאזינה ל־COM Port.

בחירה בין HID ל־SPP תלויה במערכת שאליה הסורק מחובר.

לעבודה פשוטה מול שדה בתוכנה, HID בדרך כלל יהיה נוח יותר.

לאינטגרציה מקצועית, תוכנה ייעודית או מערכת שקוראת נתונים מפורט תקשורת, SPP יכול להיות מתאים יותר.

בחירת סוג ממשק

לאחר חיבור הסורק או העריסה למערכת, יש לבחור את סוג הממשק המתאים.

בחירה לא נכונה של ממשק עלולה לגרום לכך שהסורק יקרא ברקודים אך לא יעביר אותם בצורה נכונה למחשב או לתוכנה.

• RS-232 STD: מתאים לחיבור סיריאלי רגיל.
• RS-232 Wincor-Nixdorf: מתאים למערכות Wincor-Nixdorf.
• RS-232 OPOS: מתאים לשימוש עם OPOS / UPOS / JavaPOS.
• USB-COM-STD: מדמה ממשק RS-232 דרך USB ודורש דרייבר USB COM מתאים.
• USB-OEM: יכול לשמש גם עבור OPOS / UPOS / JavaPOS.
• USB Composite: מאפשר עבודה משולבת של Keyboard + COM.
• IBM46xx Port 9b: מתאים למערכות IBM46xx עם כבל מתאים.
• USB Keyboard: מצב ברירת מחדל נפוץ שבו הסורק מקליד את הברקוד לתוכנה.

מצבי סריקה שניתן להגדיר

סדרת Gryphon 4500 מאפשרת להגדיר מספר מצבי סריקה לפי אופי העבודה בעסק.

בחירת מצב הסריקה משפיעה על הדרך שבה הסורק מפעיל תאורה, קורא ברקודים ומונע קריאות כפולות.

• Trigger Single: מצב ברירת מחדל. הסריקה מתחילה בלחיצה על ההדק ומסתיימת כאשר נקרא ברקוד, כאשר ההדק משתחרר או כאשר זמן הסריקה המקסימלי מסתיים.
• Trigger Pulse Multiple: הסריקה מתחילה בלחיצה על ההדק ונמשכת גם לאחר שחרור ההדק עד לחיצה נוספת או סיום זמן הסריקה.
• Trigger Hold Multiple: הסורק ממשיך לסרוק כל עוד ההדק לחוץ, ומתאים למצבים שבהם רוצים לקרוא כמה ברקודים ברצף.
• Always On: התאורה פעילה תמיד והסורק מוכן לקריאה באופן רציף.
• Flashing: התאורה נדלקת ונכבית במחזוריות, והקריאה מתבצעת בזמן שהתאורה פעילה.
• Object Detection: הסורק מזהה שינוי בשדה הראייה, מפעיל תאורה ומתחיל סריקה כאשר מזוהה תנועה או אובייקט.
• Stand Mode: מתאים לשימוש כאשר הסורק נמצא בעריסה או במעמד, לדוגמה בעמדת קופה או דלפק שירות.

Pick Mode – קריאה ממוקדת של ברקוד אחד

Pick Mode היא פונקציה חשובה במיוחד כאשר יש כמה ברקודים קרובים אחד לשני, למשל על אריזה, מסמך, תווית משלוח או טופס.

כאשר מצב זה פעיל, הסורק מתמקד בברקוד שנמצא קרוב למרכז כוונת הסריקה, באזור המסומן על ידי הצלב האדום.

ברקודים שאינם נמצאים באזור המרכזי אינם מאושרים ואינם מועברים למחשב.

• מתאים למסמכים עם כמה ברקודים.
• מתאים לתוויות צפופות עם כמה קודים.
• עוזר להפחית טעויות של סריקת הברקוד הלא נכון.
• פעיל רק במצב Trigger Single.
• אם עוברים למצב קריאה אחר, Pick Mode מתבטל אוטומטית.

Multiple Label Reading – קריאת כמה ברקודים

Multiple Label Reading מאפשרת עבודה עם כמה ברקודים בתהליך אחד, בהתאם להגדרות המתקדמות של הסורק.

פונקציה זו מתאימה לעסקים שבהם יש צורך לקרוא כמה קודים מאותה אריזה, מאותו מסמך או מאותה יחידת עבודה.

• מתאים לאריזות עם כמה תוויות ברקוד.
• מתאים למסמכים שבהם מופיעים כמה קודים.
• מתאים לתהליכי בקרת איכות או קליטת סחורה.
• דורש הגדרה מתאימה דרך Product Reference Guide או תוכנת ההגדרה.
• לא תואם לכל מצבי הקריאה המתקדמים, ולכן יש להתאים אותו לפי אופי העבודה.

Green Spot וחיווי קריאה מוצלחת

אחד היתרונות החשובים של סורקי Datalogic הוא חיווי Green Spot.

לאחר קריאה מוצלחת הסורק מציג נקודה ירוקה על אזור הברקוד, וכך העובד יודע שהסריקה נקלטה.

אפשרות זו שימושית במיוחד בסביבות רועשות, מחסנים, עמדות אריזה, קופות עמוסות או מקומות שבהם לא רוצים להסתמך רק על צפצוף.

• Disabled: ביטול חיווי Green Spot לאחר קריאה.
• Short: חיווי קצר של כ־300ms.
• Medium: חיווי בינוני של כ־500ms.
• Long: חיווי ארוך של כ־800ms.

חיווי LED, צפצוף ורטט

הסורקים בסדרה כוללים מספר חיוויים המסייעים לעובד להבין את מצב הסריקה, החיבור והטעינה.

• Good Read LED: נדלק לאחר קריאה מוצלחת.
• Beeper: צפצוף לאחר קריאה, עם אפשרות להגדרות מתקדמות.
• Green Spot: חיווי ירוק על הברקוד לאחר קריאה מוצלחת.
• Vibrator: חיווי רטט בדגמים האלחוטיים, שימושי במיוחד בסביבה רועשת.
• Battery LED: מציג מצב סוללה וטעינה.
• Base LEDs: מציגים מצב מתח, נתונים וטעינת סוללה בעריסה.

בדיקת מצב סוללה בדגמים האלחוטיים

בדגמי GBT4500 ו־GM4500 ניתן לקבל חיווי על מצב הסוללה באמצעות נורית הסוללה.

הסורק מאפשר שליפה קלה של מידע על מצב הסוללה באמצעות הקשה כפולה עם האצבעות על החלק העליון של ראש הסורק.

• ירוק: רמת סוללה גבוהה.
• כתום: רמת סוללה בינונית.
• אדום מהבהב: רמת סוללה נמוכה מאוד.
• ירוק קבוע בזמן טעינה: הסוללה טעונה במלואה.

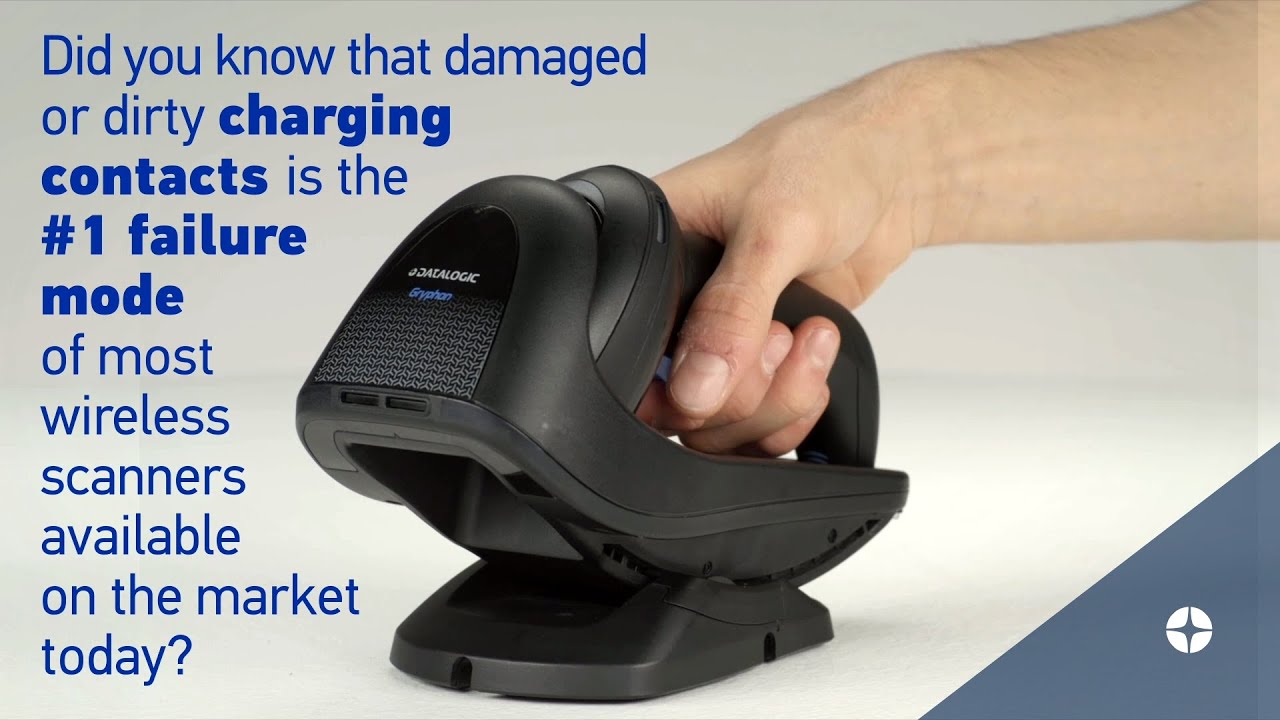

טעינת הסוללה

כדי לטעון את הסורק האלחוטי, יש להניח אותו בעריסה עד שהוא יושב בצורה מלאה ונכונה.

כאשר העריסה מזהה את הסורק, הסורק משמיע חיווי קצר, ונוריות העריסה מציגות את מצב הטעינה.

• יש לטעון מוצר חדש באופן מלא לפני שימוש ראשון.
• בדגמים עם סוללת Lithium-Ion, יש להימנע מאחסון ממושך במצב טעינה מלא לחלוטין או ריק לחלוטין.
• במוצרים שלא נמצאים בשימוש זמן רב, מומלץ לבצע טעינה חלקית תקופתית כדי למנוע פריקה עמוקה.
• בסביבת עבודה אינטנסיבית, מומלץ להחזיר את הסורק לעריסה כאשר אינו בשימוש.

החלפת סוללה בדגמים האלחוטיים

בדגמי GBT4500 ו־GM4500 ניתן להחליף את סוללת הסורק בעת הצורך.

פעולה זו מתבצעת דרך כיסוי הסוללה בידית הסורק ודורשת הקפדה על מיקום נכון של הסוללה והמחבר.

• יש לכבות את הסורק לפני החלפת סוללה.
• יש לפתוח את כיסוי הסוללה בזהירות באמצעות כלי מתאים.
• יש להוציא את הסוללה הישנה ולהכניס את החדשה באותו כיוון.
• יש לוודא שהמחבר יושב בצורה תקינה לפני סגירת הכיסוי.
• מומלץ להחליף סוללות נטענות באופן תקופתי כדי לשמור על ביצועים מיטביים.

הגדרות מקלדת, NumLock ו־Caps Lock

כאשר הסורק עובד בממשק Keyboard Wedge או USB Keyboard, ניתן להגדיר את אופן שליחת התווים למחשב.

הגדרות אלו חשובות במיוחד כאשר עובדים עם שפות שונות, מקלדות שונות, תוכנות ERP, מערכות POS או שדות קלט שבהם יש חשיבות לאותיות גדולות וקטנות.

• Country Mode: קובע את פריסת המקלדת והשפה שבה הסורק שולח תווים.
• NumLock: קובע האם מצב NumLock יישאר ללא שינוי או יופעל/יכובה לפי הגדרת הסורק.
• Caps Lock State: קובע האם הסורק יתייחס ל־Caps Lock ככבוי, פעיל או אוטומטי.
• Alternate Key Encoding: מתאים למצבים שבהם נדרשת שליחת תווים בצורה שונה עבור מערכות מסוימות.

איפוס הגדרות לברירת מחדל

אם הסורק הוגדר בעבר ואינכם יודעים אילו הגדרות פעילות בו, ניתן לבצע איפוס לברירת מחדל.

פעולת Reset Default Settings מחזירה את הסורק להגדרות הבסיסיות, אך חשוב לבצע לאחר מכן בחירת ממשק נכונה מחדש.

• איפוס שימושי כאשר הסורק אינו מתנהג כמצופה.
• איפוס שימושי כאשר הסורק עבר ממחשב אחד למחשב אחר.
• איפוס שימושי כאשר בוצעו הגדרות לא ידועות בעבר.
• לאחר איפוס יש לבחור מחדש את סוג הממשק: USB Keyboard, USB-COM, RS-232, Bluetooth HID, Bluetooth SPP וכדומה.

ניקוי ותחזוקה שוטפת

ניקוי נכון של הסורק חשוב כדי לשמור על איכות סריקה, חלון קריאה נקי וטעינה תקינה בדגמים האלחוטיים.

יש לנקות את המשטחים החיצוניים, חלון הסריקה והמגעים לפי הצורך ובהתאם לסביבת העבודה.

• יש להשתמש במטלית רכה ולחה בלבד.
• אין לרסס חומר ניקוי ישירות על הסורק.
• אין להשתמש בספוגים שוחקים, ממסים, אירוסולים או חומרים אגרסיביים שאינם מתאימים.
• אין להשתמש במגבות נייר או מטליות מחוספסות על חלון הסריקה.
• לאחר הניקוי יש לנגב את הסורק במטלית יבשה ונקייה.

פתרון תקלות נפוצות

• הסורק לא מגיב ללחיצה: יש לבדוק מתח, חיבור כבלים, חיבור עריסה וספק כוח.
• הנורית נדלקת אך הברקוד לא נקרא: יש לבדוק שהסורק מוגדר לקריאת סוג הברקוד הנכון, שהברקוד תקין ושהמרחק מתאים.
• הברקוד נקרא אך לא עובר למחשב: יש לבדוק שהוגדר ממשק נכון מול המחשב או המערכת.
• הסורק האלחוטי לא מתקשר עם העריסה: יש לבצע Unlink ו־Link מחדש לעריסה.
• הסוללה לא נטענת: יש לבדוק שהסורק יושב נכון בעריסה, שהעריסה מחוברת לחשמל ושאין לכלוך באזורי הטעינה.
• הסורק קורא את הברקוד הלא נכון: ניתן לבדוק שימוש ב־Pick Mode כאשר יש כמה ברקודים קרובים.

פונקציות מיוחדות שכדאי להכיר בסדרת Gryphon 4500

• Motionix: חישת תנועה שמפעילה את מערכת הכוונת כאשר הסורק זז, ומסייעת לעבודה טבעית ומהירה יותר.
• Green Spot Duration: קביעת משך הופעת החיווי הירוק לאחר קריאה מוצלחת.
• Pick Mode: קריאה ממוקדת של ברקוד אחד מתוך כמה ברקודים קרובים.
• Multiple Label Reading: אפשרות לקריאת כמה ברקודים בהתאם להגדרות מתקדמות.
• Object Detection: התחלת סריקה כאשר הסורק מזהה שינוי או אובייקט בשדה הראייה.
• Stand Mode: עבודה כאשר הסורק נמצא בעריסה או במעמד, מתאים לעמדות קופה ושירות.
• USB Composite: שילוב Keyboard + COM עבור גמישות גבוהה יותר מול תוכנות שונות.
• USB-COM: הדמיית RS-232 דרך USB עבור תוכנות שמאזינות ל־COM Port.
• Bluetooth HID: עבודה של GBT4500 כמקלדת Bluetooth.
• Bluetooth SPP: עבודה של GBT4500 כפורט סיריאלי Bluetooth.
• STAR Multi-Point: עבודה של GM4500 עם עד 16 סורקים לכל מקלט רדיו.
• Scan-While-Charging: אפשרות סריקה בזמן טעינה עם עריסה מתאימה.
• Battery Status by Double Tap: בדיקת מצב סוללה באמצעות הקשה כפולה בראש הסורק בדגמים האלחוטיים.
